产品介绍

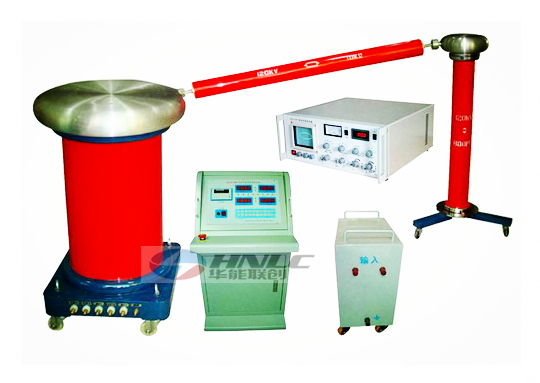

变频串联谐振主要由变频电源、励磁变压器、电抗器和电容分压器组成。变频串联谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

产品特征

 1，采用220V或380V单相电源，方便现场取电，对现场电源要求低

 2，体积小，重量轻，一般为普通试验装置的1/3-1/5

 3，特有低谐波专利技术，武高所实测谐波含量低于0.3%，远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤

 4，大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等

 5，符合国标要求有监测峰值功能，可实时监测高压试验波形　

 6，主要应用：

   1、6kV-500kV高压交联电缆的交流耐压试验 　　

   2、发电机 的交流耐压试验 　　

   3、GIS和SF6开关 的交流耐压试验 　　

   4、6kV-500kV变压器的工频耐压试验 　　

   5、其它电力高压设备如母线，套管，互感器的交流耐压试验

产品别称

变频串联谐振交流耐压试验装置、工频耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频串联谐振、调频谐振、调频串联谐振交流耐压试验装置

技术参数

1、谐振电压波型：正弦波，波形畸变率＜1.0%

2、输出频率：30～300Hz

3、品质因素：30～90

4、工作制：满功率输出下，连续工作时间60min

5、 环境温度：－10℃～+50℃

6、输入工作电源：单相380/220V±10%，工频50Hz±5%

7、相对湿度：＜95%，无凝露状况

8、适用范围：

  1）电缆变频谐振装置；

  2）发电机工频耐压试验装置；

  3）变电站电气设备交流耐压试验装置；

  4）CVT检验用谐振升压装置。



基本型号	适用范围（10kV、35kV、110kV、220kV、500kV电压等级变电站电气设备交流耐压试验， 试验频率：30～300Hz）
	变频源	揩振电抗器	激励变压器	电容分压器	适用范围
HNXZ-50/50/25	3kW	25kV/1A 两台（干式）	3kVA （干式）	50kV	1000kVA及以下10kV电力变 10kV开关、母线、PT/、CT等 10kV（300 mm²）电缆≤1km
HNXZ-108/108/27	5kW	27kV/1A 四台（干式）	5kVA （干式）	110kV	31500kVA及以下35kV电力变 35kV开关、母线、PT、CT等 10kV（300 mm²）电缆2km 35kV（300 mm²）电缆0.5km
HNXZ-200/200/50	10kW	50kV/1A 四台（干式）	10kVA （干式）	200kV	50000kVA及以下110kV 电力变 110kV GIS、PT、CT等（预防性试验） 35kV（300 mm²）电缆≤1.0km 10kV（300 mm²）电缆≤2.0km
HNXZ-270/270/45	15kW	45kV/1A 六台（干式）	15kVA （干式）	300kV	50000kVA及以下110kV 电力变 110kV GIS、开关、PT、CT等 35kV（300 mm²）电缆≤1.2km 10kV（300 mm²）电缆≤3km
HNXZ-800/400/50	30kW	50kV/2A 八台（干式）	30kVA （干式）	400kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 220kV GIS、PT、CT、 110kV开关、GIS、PT、CT、等 35kV（300 mm²）电缆≤2km 110kV（400 mm²）电缆≤0.7km
		100kV/2A 四台（油浸式）	30kVA （油浸式）
HNXZ-1600/800/200	60kW	200kV/2A 四台（油浸式）	60kVA （油浸式）	800kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 500kV GIS、PT、CT等 220kV开关、GIS、PT、CT等 110kV（400 mm²）电缆≤1.5km 220kV（400 mm²）电缆≤1.0km



相关产品

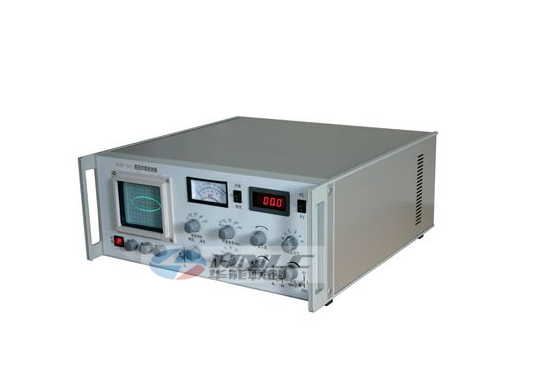

• HLJF-II局部放电测试仪
