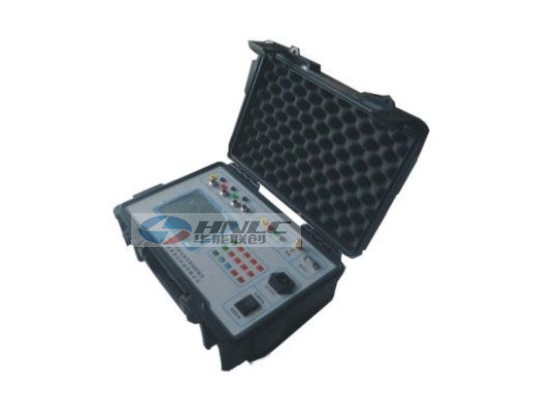

PDF3000直流系统接地故障测试仪


所属类别：接地电阻测试设备

说明书：下载

在线咨询：点击这里给我发消息

销售热线：027-88040496

产品介绍

PDF3000型直流接地故障测试仪是新一代产品。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。

本直流接地故障测试仪以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。

发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。

直流系统故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100%。

产品特征

  1、使用简单，本直流接地故障测试仪只需打开电源开关就可直接使用，无需别的按键操作

  2、安全可靠，本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响

　3、适用电压等级多，直流系统220V、110V、48V、24V都可以使用

　4、适用范围广，任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用

　5、携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点

  6、直流系统不断电查找接地点，不影响系统正常工作

　7、抗干扰能力强，克服了系统分布电容的影响

  8、智能化充电管理，减少充电时间，延长电池寿命

产品别称

直流系统接地故障测试仪、直流系统故障测试仪、直流接地故障测试仪

技术参数

1、信号发生器：

输出信号频率 2.5Hz±1%;

低频信号空载输出电压 ±15V±5%;

低频信号电压幅值误差 ＜5%

频信号短路输出电流 ≤80mA

输出口抗冲击能力 400V直流冲击

电源电压 AC220V±10%

电源频率 50Hz±5%

最大功率 2W

体积 275×225×100mm

2、信号接收器：

信号电流检测灵敏度： 0.5mA

电    　源： 4.8V可充电池组

抗工频干扰： 5A　　

体积： 195×100×30mm

3、整机

检测最大接地电阻：300kΩ

接地电阻测量精度：0～4.5KΩ，误差≤0.5KΩ
