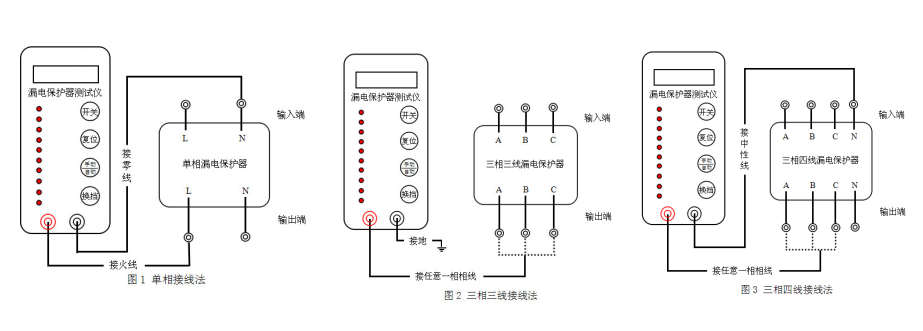

漏电保护器测试仪使用时接线示意图说明及介绍：

 将测试表棒的红色插头插入“测试线”的红色座内，黑色插头插入“地线”的黑色座内，黑色插头线的另外一头是黑色的鳄鱼夹，将其夹到被测试的漏电保护器上桩头的零线（单相）或中心线（三相四线）或地线桩上(三相三线)。

 “测试线”和“地线”一定不能接错，红对红接220V（火线）或相线，黑对黑接地桩或零线，有时接地桩松动（接地不良）也会造成测试失败，请注意辨别！
